LNG汽**检测设备配套设备 卡车特种车重型汽**评审设备

LNG汽**检测设备包含有LNG气密性测试装置、LNG气瓶支架强度校核装置、

LNG氮气置换装置、LNG气体泄漏检测仪
1、济南LNG汽**检测设备配套设备-气密性测试装置
气密性检测装置（LNG汽车检测设备手动控制）




该装置是采用我公司生产的增压比为5：1（CNG为40:1）的气体增压泵，其动力来

源是空压机的0.3－0.8MPa的压缩空气，额定输出压力为0-4MPa（CNG为0-32Mpa）

。装置上配有手动调压阀，通过调整增压泵的驱动压力即可无级调整增压泵的输

出高压气体的压力，出口接有3米的高压测压软管，用户只需准备一排量在0.75-

1m3/min的空压机，通上气管就可进行CNG/LNG/LPG汽**管路的气密性检测。

气密性试验装置（LNG汽**检测设备计算机控制）

 工控机气密性试验装置液晶显示屏实时显示试验压力，显示并可打印压力-时间

曲线，自动保存试验数据，具有报警功能，保压时间内下降到一定压力报警。

2、济南LNG汽**检测设备配套设备-气瓶支架强度校核装置
LNG气瓶支架强度试验装置（手动控制）



该装置主要根据GB/T18437-2001国际5.2.2.8条：气瓶安装紧固后，在上、下、左

、右、前、后六个方向上应能承受8倍于充满额定工作压力的天然气的气瓶重力的

静力，且气瓶与固定座最大位移不许超过13MM。
1.测试前，根据测试单所提供的气瓶型号，按该气瓶重量×8，即为所测气瓶应承

受的静力。
2.测试前，根据测试单认真核对所测试气瓶支架号，并按规定紧固支架。
LNG汽车检测设备3.用提升设备将测试用气瓶置于支架上，并按规定固定气瓶。
4.测试时应按上、下、左、右、前、后六个方面，依测量顺序先将百分表触头移

动置于千斤顶顶头所对应点另一面**点，再将千斤顶置于对应点。千斤顶规格

2T/3T/5T/7T/10T。
5.查看百分表接触头移动数，即为气瓶和支架位移数，按六个方面依次操作，便

得到六个方面的位移数。
6.手动泵应半年清洗一次

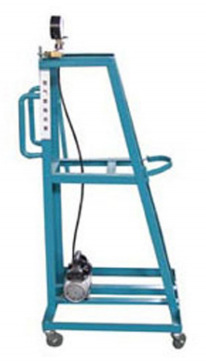

3、济南LNG汽**检测设备配套设备-氮气置换装置



赛思特氮气置换装置工作过程是将做完气密性试验CNG/LNG/LPG汽车管路内空气进

行氮气置换，先用真空泵抽真空，后将氮气充入管路，反复充放几次，氮气置换

完毕。该装置包括真空泵、真空表、相关阀门、管路等。
1、将相应管路连接好，将真空泵加入真空泵油，初始状态每个阀都是关闭状态。
2、做此试验前首先进行管路气密性试验，试验完后放掉高压气体，准备做抽真空

和氮气置换。
3、抽真空：将管路连接好，对管路进行抽真空，当真空度达到-0.08bar时停止。
4、充氮气，将氮气瓶的压力减至0.5-1.5MPa后，将管路中的氮气压力充到0.5-

1.5MPa，关闭氮气瓶瓶阀，打开截止阀，将压力减至0.1-0.2MPa时关闭截止阀；

随后打开氮气瓶瓶阀，调整氮气减压阀的压力至0.5MPa，将管路充装氮气，压力

到达0.5MPa时重复以上动作，即打开截止阀，将压力减至0.1MPa时关闭截止阀,氮

气置换完毕。

4、济南LNG汽**检测设备配套设备-气体泄漏检测仪



其主要特征：
1.外形美观，手持方便
2.数字显示，直观准确
3.连续工作时间长
4.具有欠压声光指示功能
LNG汽车检测设备气体泄漏检测仪操作说明：
1、 按动：ON 轻触按钮，机器通电，显示屏显示数字
2、 预热三分钟，在清洁空气中数字显示000，若有偏差，旋动调零按钮，使数字

回零，仪器进入正常工作状态
3、 当有被测气体泄漏时，显示数字发生改变，显示数字最大时探头所处位置即

为气体泄漏点，其数值为被测气体在空气中**下限百分比浓度。
4、 当被测气体浓度大于20%LEL时发出声光报警；当被测气体浓度小于20%LEL时

，声光报警自动消除。
5、 当仪器发出欠压声光报警时，说明电池电压不足，应立即关机充电。每次充

电6-7小时，本仪器配备充电器。
