配电站房辅助监控总体方案要求及总体思路

配电站房智能辅助监控系统实现了配电站房感知物联、集中管理、边缘智治、决策辅助。实现配电站房运行环境的实时监测与联动控制、安防监测、消防火灾报警信息监测、安全门禁信息、电力设备运行状态感知、视频监控信息等数据本地化集中显示与联动控制，通过边缘物联网关数据远传，实现配电房远程集中监控，实现配电房数据全景化、状态可视化、数据分析智能化及巡视高效化。

配电站房智能辅助监控系统具有自主性、灵活性、标准化等特点，实现了层-层（传感层-通信层-主站平台层）、端-端（PC端到移动客户端）的全套自主自研自产，为客户提供一站式的综合服务。

配电站房辅助监控总体方案要求及总体思路

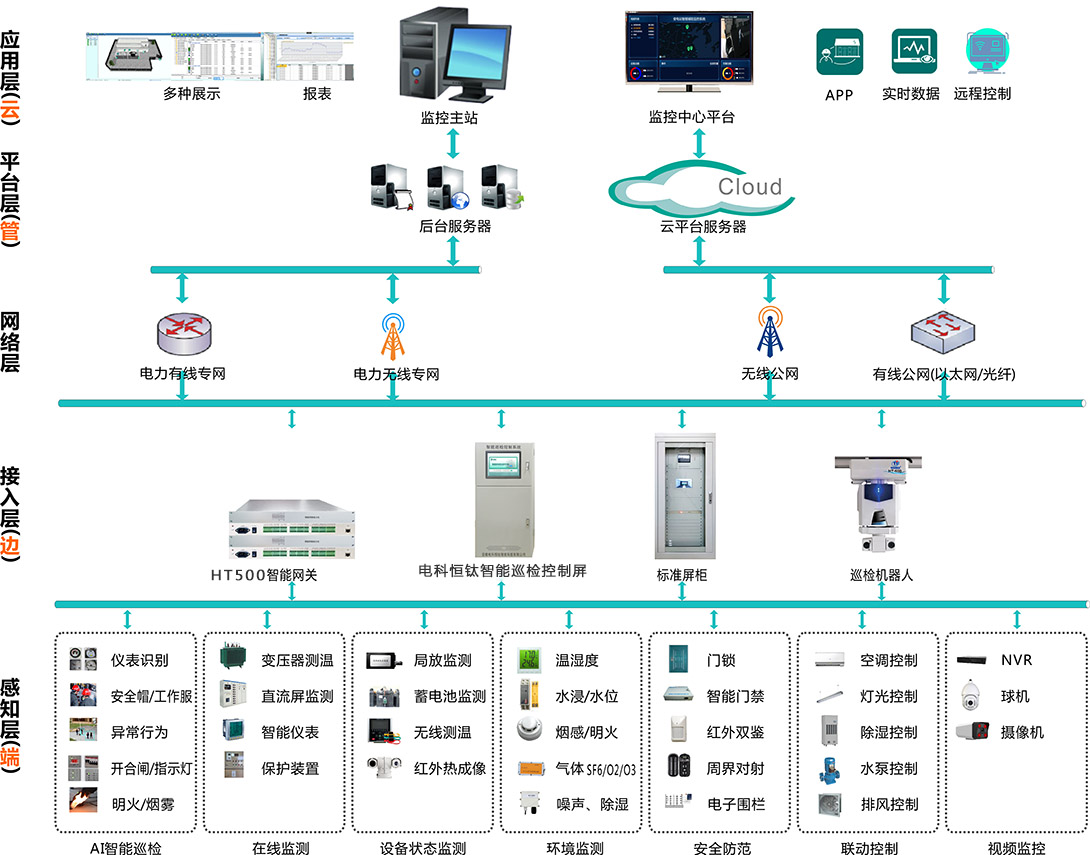

 系统总体架构由省/地市公司配电站房辅助监控平台、数据交互传输系统、站端智能监测系统等各部分构成，通过网络实现系统的数据交互和联动。

配电站房辅助监控平台作为整个系统的“大脑”，负责对配电站房环境及设备状态信息存储、处理、分析并且向终端下发指令。也是面向运维人员的工作平台，实现配电站房整体运行状态的远程监控、危险预警和异常告警。

数据交互传输系统是整个系统的“神经网络”，将各应用平台、HT500变配电辅助监控装置、传感器设备等联通起来，实现数据实时传输，并在配电站房辅助监控平台展现给相关权限用户。

智能配电网关是整个系统的“感官系统”，负责对配电站房内各功能子模块信息存储、信息处理及分析，并通过标准协议传输给配电站房辅助监控平台。当超过预设限值，则启动智能配电网关联动，以将配电站房相关指标参数控制在目标范围之内。

传感器设备是整个系统的“手脚”，实现配电站房内监测信息的采集。

依据目前省内信息化网络和配电站房终端设备建设实施的实际情况，借助在信息内网统一部署的tip3000综合管理平台，分别实现环境类、状态类等采集数据的存储和视频信息的存储；配电站房辅助监控平台获取相关数据信息仅进行分析处理，并展现分析结果信息。

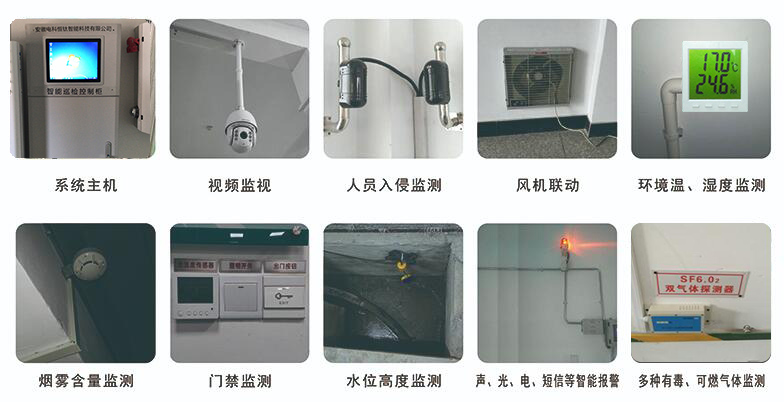

整体来讲，智能配电室综合辅助监测系统包含以下几个模块：

1 环境监控系统

对配电室内的温度、湿度、SF6气体、烟雾、电缆沟水位等环境数据进行实时采集、处理，与设定阀值作比较，若环境数据超过警告线将自动发出报警并联动控制相应的风机、除湿机、空调等，同时将报警信息上传至统一监控云平台和手机终端。

2电力设备状态监控

对配电室中的柜体、电缆头、梅花触头、母排、变压器等设备运行状态进行实时采集、处理，对于开关变位、保护动作、遥测越限等异常情况，上传至统一监控云平台和授权手机终端。系统能够对历史数据进行统计、分析、计算，直观了解某段时间内数据的变化趋势，有助于对配电室各种设备整体状况的了解把控。

3配电室视频监控

将配电室内的人员对电力设备操作、设备运行情况、现场环境情况的远程图像存储下来，并上传至统一监控云平台，可直观显示、监视，并确保配电室内设备的安全运行。运维人员无需亲临现场即可及时了解设备运行状态，对供电提供了可靠保障。

4  配电室安防监控

通过配电室门口安装的红外微波探测器、门窗安装震动探测器，探测人员非法侵入，未通过授权卡刷卡进门后，被红外微波探测器探测到，现场配电室环境监控系统发出声光报警，并将报警信息上传至统一监控云平台和授权手机终端。
