配电房环境智能监控系统监测漏水、温湿度

配电房环境境智能监控系统是一种用于监测配电房环境参数的智能系统。它可以通过多种传感器监测漏水、环境温度、湿度、烟雾浓度、门窗状态等参数，并将实时传输给监控中心进行处理和分析。如果环境参数超出设定范围，系统将自动报警并采取相应措施，以确保配电房的安全运行。此外，该系统还可以通摄像头监控配电房内部情况，并提供视频分析功能。

系统设计内容

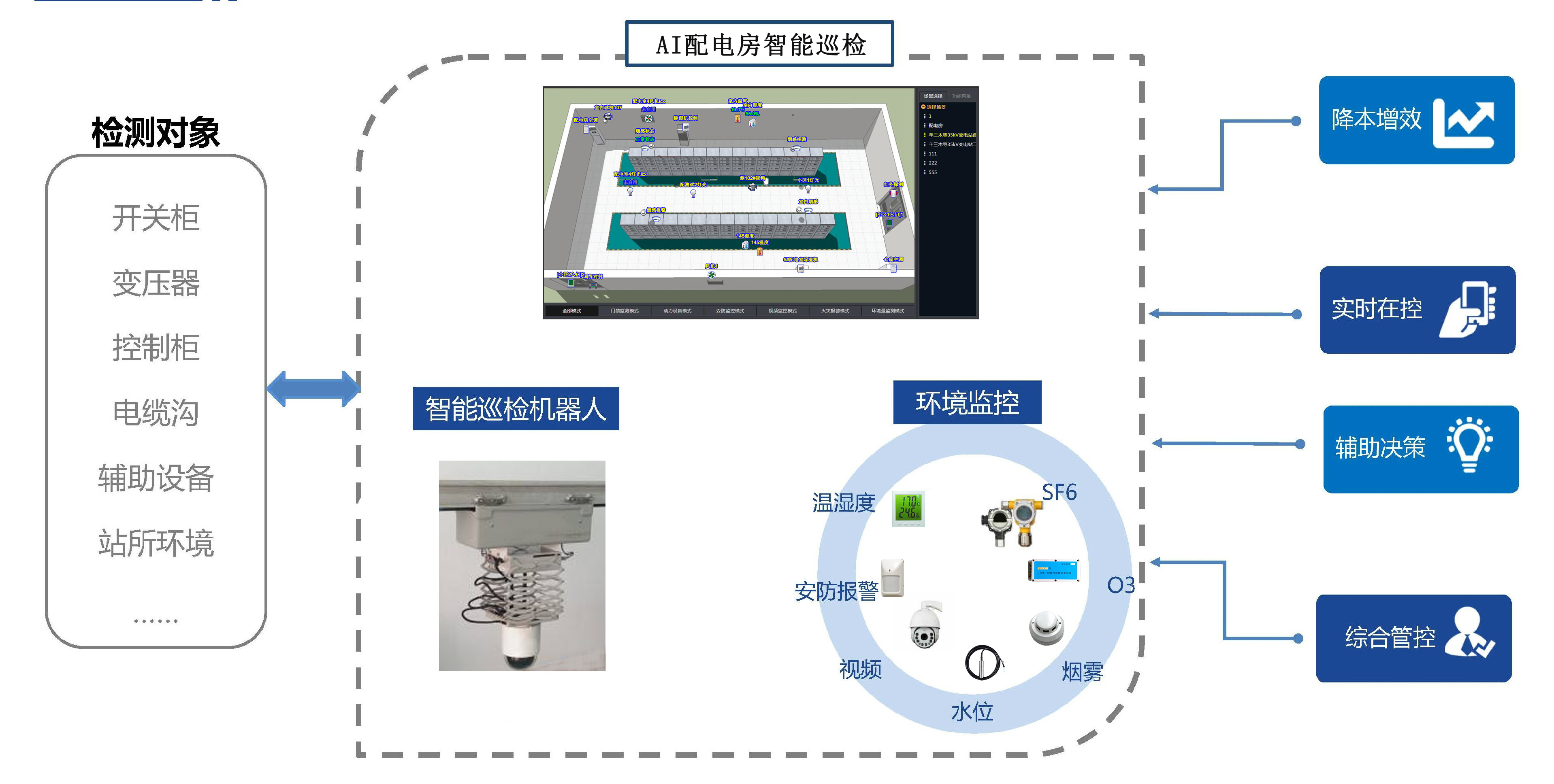

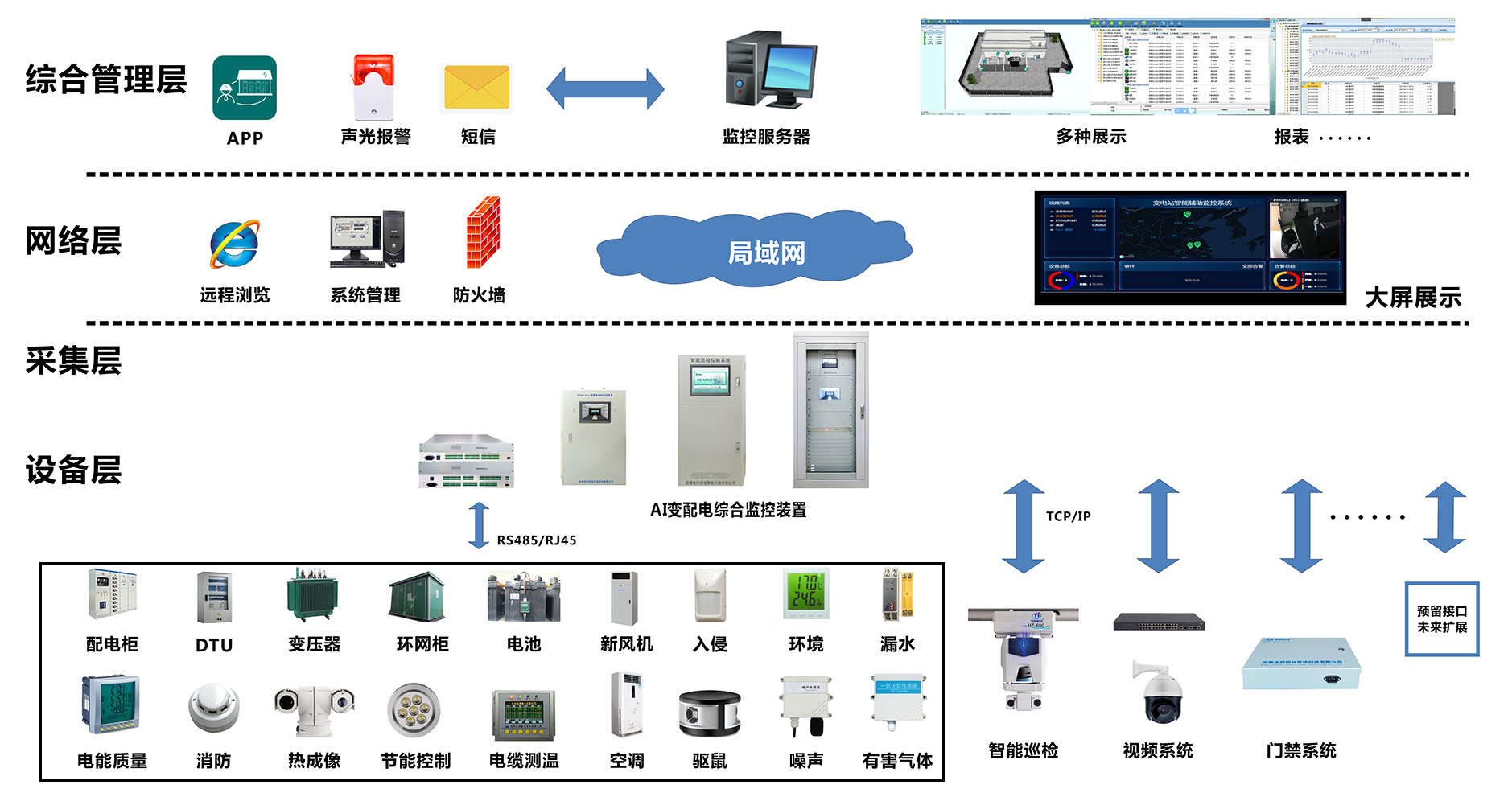

系统采用分层结构，网络结构简洁清晰，便于安装、维护和扩充。主站层安装监控主机，网络层通过分布式的网关可根据现场情况灵活地与局域网网络相结合，在长距离通信时可借助光纤进行组网。通过现场总线和以太网技术相结合，实现现场设备数据的高速交换，并快速响应各种远程控制命令。同一网段中的客户机可通过浏览器访问配电监控服务器，同样实现远程监控功能。

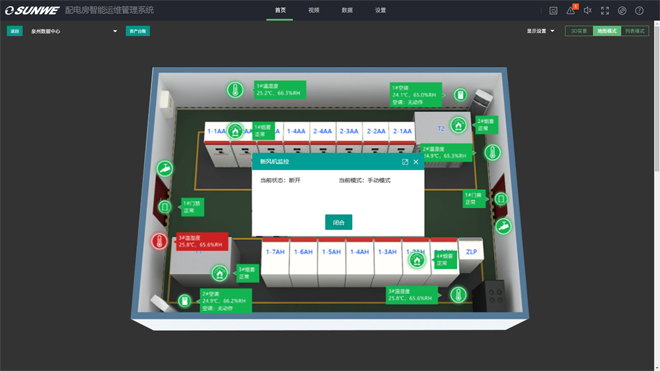

配电室综合监控系统实时监测配电室内各设备运行参数，提供高度稳定可靠的监控信息资源。系统软/硬件均采用模块化设计，监测中心可以根据系统运行情况，在系统出现故障时，第一时间发出故障警报，为维护工作人员提供信号以便及时处理。

系统功能设计内容

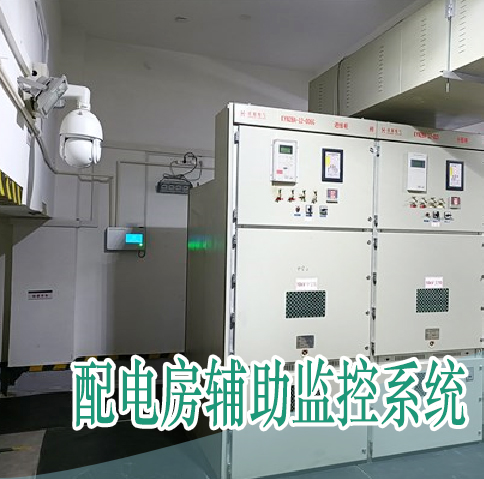

1）视频监控系统。视频监控采用数字监控系统，配置安防摄像头，配电房门口安装1台枪型摄像机，监控进出配电房人员情况。在配电柜前后墙设置云台球型摄像机，对配电柜进行监控。摄像机安装高度均为2.5 m。

2）温度控制系统。系统采用无源无线测温产品，该产品由主机（或收发器）和传感器两部分组成，主要应用在低压开关柜内母排搭接点，断路器触头、电缆接头、大电流设备等电气连接点和其他易过热点等位置的温度检测上，并把测量结果通过网络上传到监控中心服务器。通过软件分析，对过高的温度发出告警，实现温度故障的早期预测，防患于未然。

3）防水浸系统。在配电房电缆沟进线处设置水浸传感器监测配电房或电缆沟浸水状态。水浸传感器探针设置在墙壁上距地面1.5 m处，检测器装设在距离地面1 m以上的位置。通过监测关键地点的水位和传感控制，实现排水系统或水泵的自动或远程控制。

4）防烟雾火灾系统。配电房选用的烟雾探测器为离子型烟雾探测设备，每排配电柜运行设备上部署2个烟感探测器，吸顶安装，主要用于监测配电房内消防状态。当探测设备采集到火灾自动报警信号时，智能监测主机会把信号上传至系统监控软件，并联动视频系统进行录像。

5）自动防盗报警系统。红外线探测器采用485连接网络通信，系统中设备分辨处在报警状态、正常的状态和常见故障状态，还可以在监控系统软件中体现出来。红外线探测器采用前沿的数字信号处理，具备很高的检测和防乱报特性。当外来人员通过探测区域时，探测仪就会自动检测到这个区域有物种活动。
